LT3液氦流型OPE体育下载恒温器

LT3管状连续流OPE体育下载恒温器应用十分广泛,拥有很多独特特点,如热交换型液氦传输管线可以提高制冷效率而且极大的消除振动。

LT3恒温器拥有不锈钢仪表群,独特的双O圈设计使它易于安装,校准,移除真空外罩。



根据使用条件不同有很多不同设计,如:

LT3K可与Newport Kappa测角器集成;

LT3G可与Huber 5012.12集成,而且LT3G的小径向间隙使得其应用非常广泛;

LT3B是真正的UHV冷头(10-11 Torr) ,该款恒温器都用焊接接头和金属密封取代了橡胶O圈密封;

LT3M可定制冷指长度到1200mm,非常适合需要长冷指的表面物理实验。



单分子化学

特别感谢 Prof.Wilson Ho,

加州大学欧文分校

典型应用

• 光学显微镜

• 显微拉曼

• 光致发光

• 显微光致发光

• 光电

• 光磁



典型特点

• 液氦连续流

• 基质热交换

• 同轴屏蔽流

• 4 K液氦操作 (泵抽可达1.7 K)

• 4.2K下液氦消耗率为0.7 LL/hr

• 兼容液氮(77 K操作)

• 埃米级振动

• 精密流量控制

• 废气加热



标准结构

• LT3冷头

• 同轴流动液氦传输管线

• 杜瓦置适配器

• 流量板面用于液氦流速控制及优化



可选配置及升级选项

• 450 K高温台

• 800 K高温台



技术参数

冷却技术

LT3

开环制冷,Helitran

制冷方式

液氦流/液氮流

制冷剂

液氦,可兼容液氮

温度*

LT3

< 4.2K - 350K (泵抽情况下<2K)

加800K高温台

(最OPE体育下载+2K)-800K

加450K高温台

最OPE体育下载-450K

温度稳定性

<2mK

*基于裸冷头与封闭的防热辐射屏蔽,没有额外实验或寄生热负荷

样品空间

直径

36 mm (1.43 in.)

高度

39 mm(1.53 in.)

光学通路

窗口数量

5个90°窗口

直径

41mm(1.63in)

可视区

32mm(1.25in)

#/F

1



恒温器型号

LT3



制冷剂

液氦

液氮

最OPE体育下载度

4.2K

泵抽情况下<2K

77K

4.2K下液氦消耗

0.7 LL/hr

-



制冷量

0.7 LL/hr

2 LL/hr



4.2K

0.5W

1.5W



20K

3.0W

8.0W



50K

7W

20W



最高温度

450K 通过管线输送冷气

制冷时间

20 min



重量

0.9 kg (2 lbs)



案例

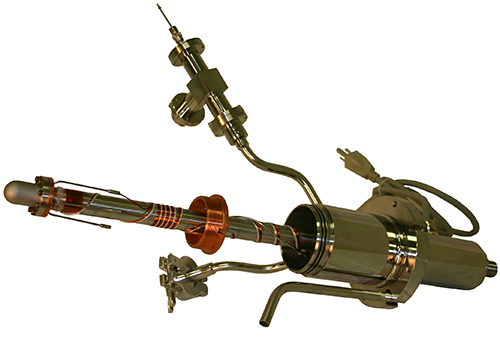

LT3K

具有铍圆顶样品室用于Newport Kappa测角仪

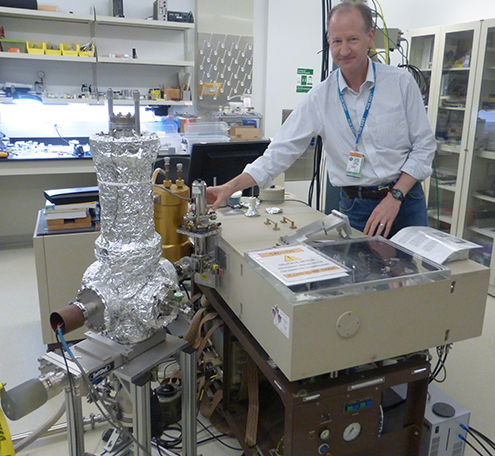

LT3

Courtesy of:
Christopher Homes

布鲁克海文国家实验室
特别感谢:Christopher Homes BNL

电子能谱学,红外和太赫兹



>>点击查看详细信息
